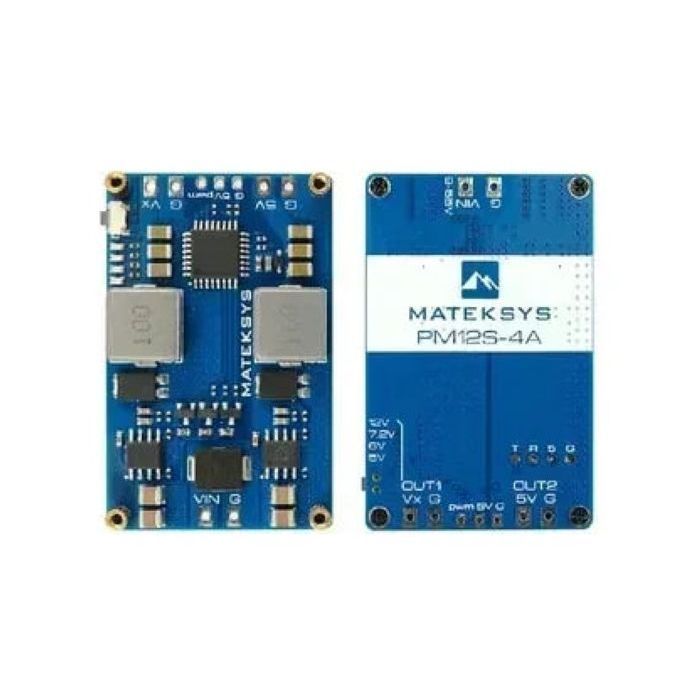

Модуль питания MATEK PM12S-4A (PM12S4A)

Диапазон входного напряжения: 9-55 В DC (3-12S LiPo)

Регулируемое напряжение (5В/6В/7.2В/12В), 4А постоянный, 5А пиковый
Выход 2: Фиксированное напряжение (5В),4А непрерывно,5А максимум

Сигнальные колебания: 20 мВ (VIN=50В, выход 5В @ 4А), 40 мВ (VIN=50В, выход 12В @ 4А),

Частота управления ШИМ: 50Гц-330Гц, 900-2100

Размеры и вес: 50 x 32 x 7 мм, 18 г Упаковка: 1x PM12S-4A (без проводов)

Настройки:

1. Установите выходное напряжение OUT-1(Vx) Индикаторы выходного напряжения: 5В Красный,6В Зеленый,7.2В Зеленый,12В Синий Нажмите и удерживайте кнопку в течение 3 секунд,чтобы войти в настройку напряжения OUT-1. Светодиод на текущем выходном напряжении начнет мигать. Затем нажмите кнопку,чтобы выбрать напряжение между 5В(Красный),6В(Зеленый),7.2В(Зеленый),12В(Синий). Значение будет сохранено,если не будет действий с кнопкой в течение 3 секунд.

2. Управление ШИМ Частота и диапазон ШИМ: 50 Гц - 330 Гц,900-2100 Выход OUT-1 по умолчанию включен,если сигнал ШИМ не подключен. Подключите контакт ШИМ и GND к свободному каналу ШИМ на приемнике или контроллере полета. Выход OUT-1 будет выключен,когда значение ШИМ вспомогательного переключателя станет выше 1800. Он будет включен,когда значение упадет ниже 1200.

В комплект входит:
1 x PM12S-4A Модуль питания
